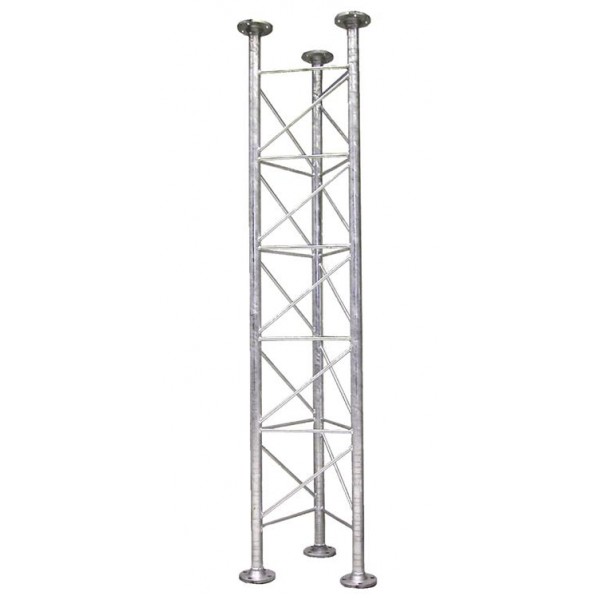

Lattice mast PROFI, height 3m, d=60mm

Product description

Profi příhradový stožár, délka 3 metry. Podle typu, kvality ukotvení a spojovacího materiálu (pevnostní šrouby a matice včetně podložek) je možnost osazení více příhradových konstrukcí na sebe.

Toto provedení má vysokou nosnost, hranice pro vyšší zatížení je  rozteč 550mm a síla stěny 2mm.

Pozor - pro každou stavbu je individuální statika - dle podloží, počtu a váhy zavěšených antén, dle povětrnostních podmínek!

Na vyžádání pro Váš stavební úřad můžeme zaslat:

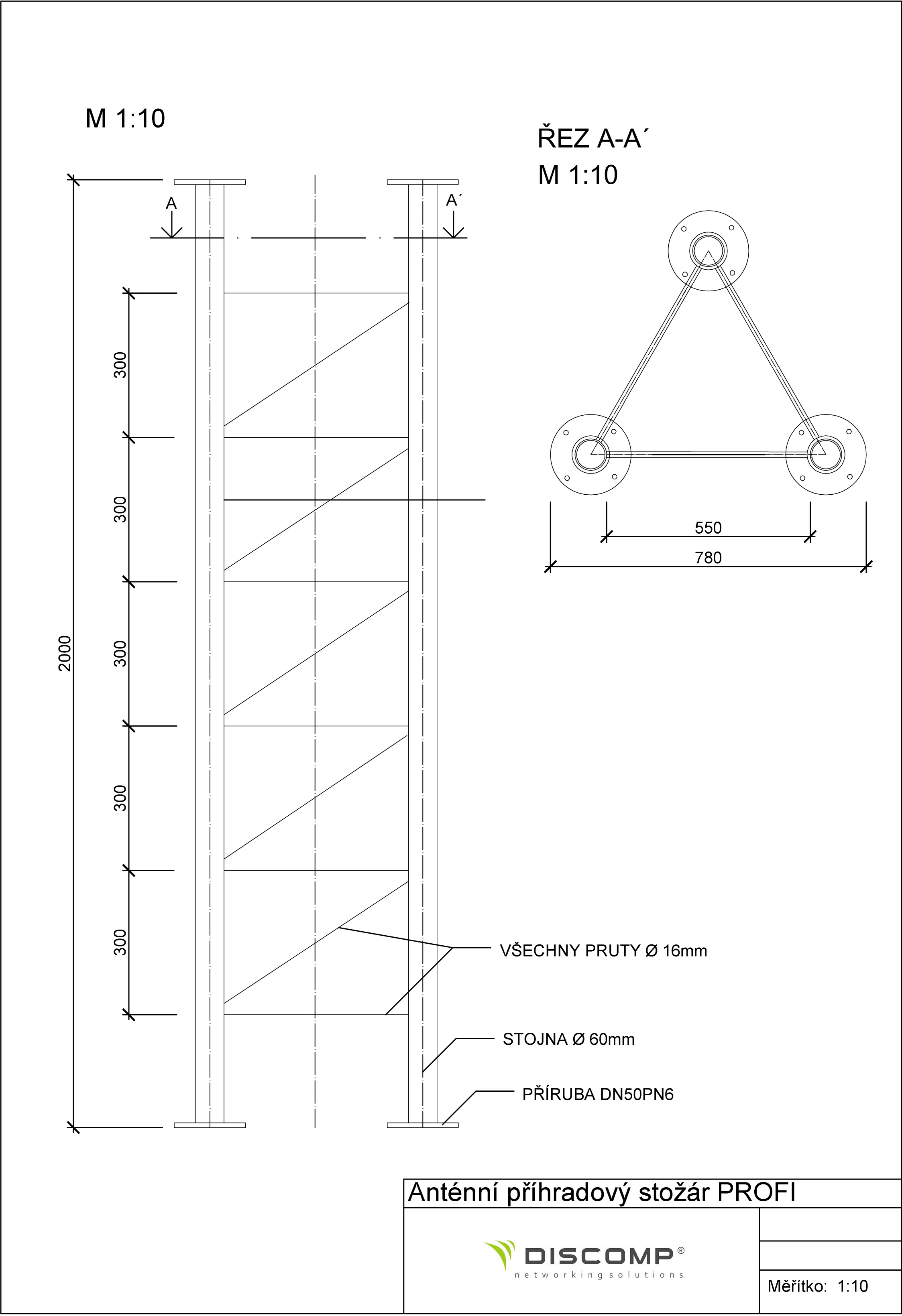

technická dokumentace - pdf/dwg
prohlášení výrobce o shodě
státní zkoušky svářeče
certifikát svařovacích materiálů a zinkování
statický posudek pro jednotlivý díl, případně Vaši sestavu

!!!  Pozor - pro každou stavbu je individuální statika - dle podloží, počtu a váhy zavěšených antén, dle povětrnostních podmínek !!!

Rozměry :

- výška: 3m
- šířka: 600x600x600 (mm) rozteč 550
- průměr stojen: 60mm - síla 2mm
- příčníky 16mm
- půdorys: trojúhelnik
- Povrchová úprava: žárový zinek- 80 až 120mikronů!
- váha: 62kg

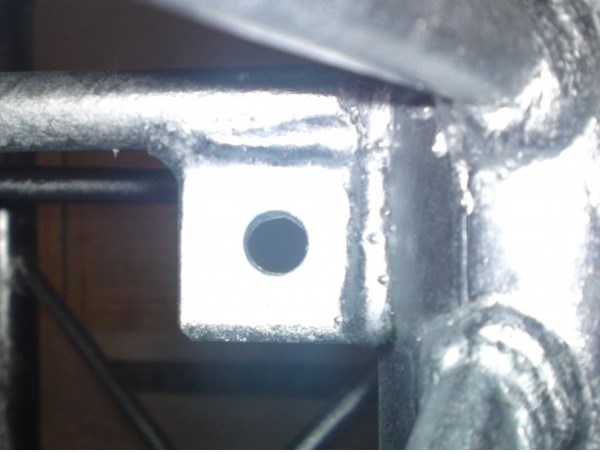

-  montážní úchyty pro kabelové žlaby a zemnění : Detail v sekci Ke stažení.

- žárový zinek s vyšší odolností
- montáž - příruby DIN - 12x otvor pro kotvení

A) STOŽÁR VÝŠKY 6,0 m ( 3x 2m )
MAX. SVISLÁ SÍLA V HLAVĚ … 5,0 kN ( 500 kg )
MAX. VODOROVNÁ SÍLA V HLAVĚ … 1,7 kN ( 170 kg )

B) STOŽÁR VÝŠKY 8,0 m ( 4x 2 m )
MAX. SVISLÁ SÍLA V HLAVĚ … 5,0 kN ( 500 kg )
MAX. VODOROVNÁ SÍLA V HLAVĚ … 0,95 kN ( 95 kg )

C) STOŽÁR VÝŠKY 10,0 m
MAX. SVISLÁ SÍLA V HLAVĚ … 2,5 kN ( 250 kg )
MAX. VODOROVNÁ SÍLA V HLAVĚ … 0,37 kN ( 37 kg )


Cena dopravy bude vykalkulována podle množství a místa dodání
