Video balun with stabilizer AC / DC voltage designed for transfer

Product description

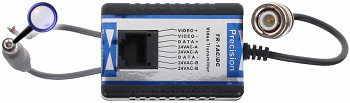

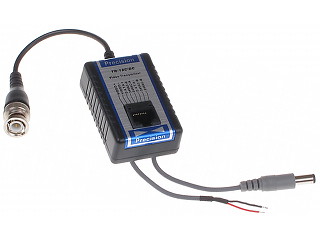

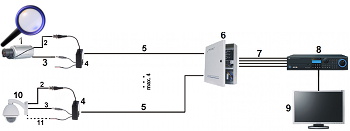

Video balun se stabilizátorem AC/DC napětí navrženým pro přenos jednoho video signálu, DATA kanálu (například RS-485) a napájení na dlouhou vzdálenost po kroucené dvoulince (UTP, FTP). Video signál a data potřebují z kabelu dva páry a zbývající dva páry jsou využívány pro přenos napájení AC nebo DC. Zařízení je opatřeno video balunem, který upravuje impedanci symetrické linky na impedanci koaxiálního kabelu 75? zajišťující přenos videa až na 400 metrů.

TR-1AC/DC je kompatibilní s přijímačem ZTR-4AC (nebo ZTR-8AC), dodávajícím do kabelu AC 24V nebo AC 28V, které je následně upraveno zařízením TR-1-AC/DC na DC 12V - umožní napájení kamery.

SPECIFIKACE

Druh zařízení: Aktivní
Počet kanálů: 1 Video
1 DC
1 DATA
Koaxiální zásuvka pro rozsah napětí 75? (CVBS): 1 Vpp
Vstupní napětí: 15  ... 40 V AC / DC
Vložený útlum: -0.5 dB @ 5 MHz Video
Dosah přenosu videa: max. 400 m UTP kat. 5e
Šířka pásma pro video: 0  ... 5 MHz
Výstupní napětí: 12 V DC
Odpor symetrické zásuvky: 100 ?
Typy konektorů: BNC Zástrčka na kabelu Video
2.1  / 5.5 mm Konektor DC
pár kabelů Černý + Červená DATA
Symetrický typ zásuvky: RJ-45 (8-pin, 4 páry) Zásuvka
Provozní teplota: -10 °C ... 55 °C
Přípustná relativní vlhkost okolí: < 95 %
Dosah přenosu napájení: Pro ZTR-4AC / ZTR-8AC

• 24 V AC
1000 m @ 100 mA
300 m @ 300 mA
180 m @ 500 mA


• 28 V AC
1000 m @ 100 mA
450 m @ 300 mA
260 m @ 500 mA

Hmotnost: 0.045 kg
Rozměry: 58  x 39  x 23 mm
